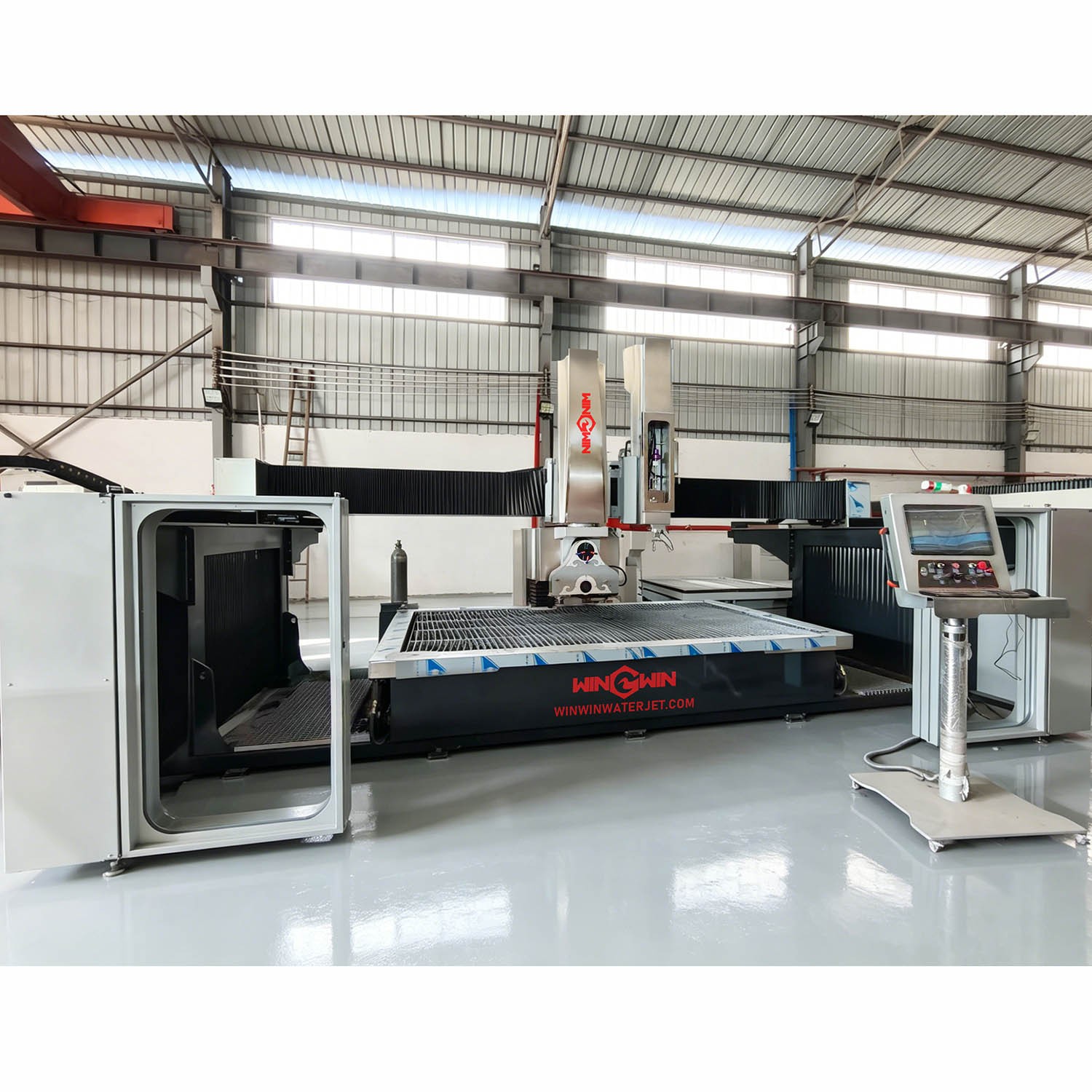

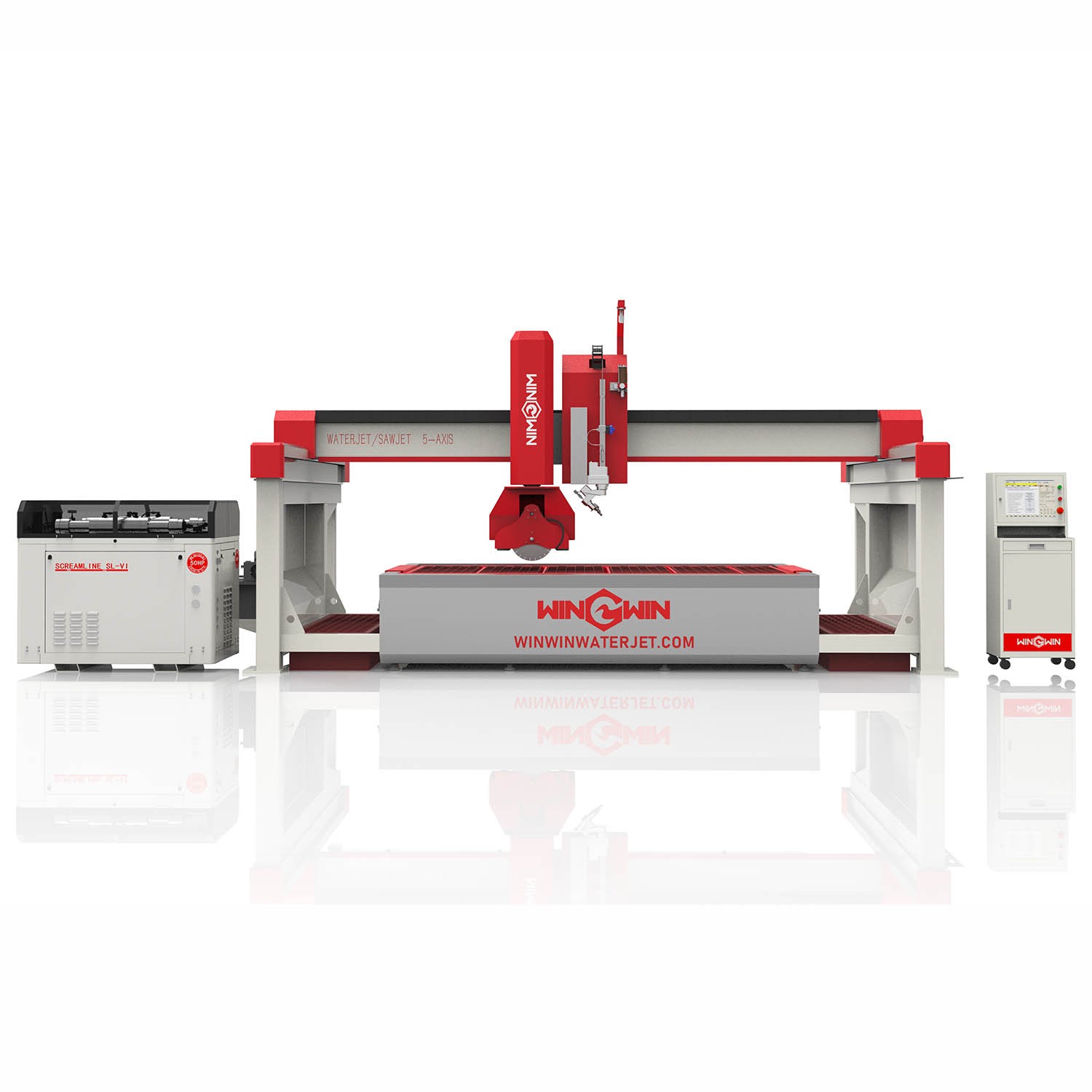

Die CNC Sawjet-Maschine ist eine industrielle Hybridlösung, die die Vorteile eines diamantbestückten Kreissägeblatts mit der Präzision eines Ultrahochdruck-Wasserstrahls kombiniert. Diese Dual-Technologie ermöglicht extrem schnelle Geradschnitte (bis zu 10-mal schneller als ein reiner Wasserstrahl) und gleichzeitig hochpräzise Konturen, Innenradien und Schrägschnitte – alles auf einer einzigen Maschine.
Die Maschine eignet sich hervorragend für die Bearbeitung von:
Naturstein (Granit, Marmor, Quarz)
Keramik- und Feinsteinzeug
Glas (auch Verbundglas)
Metallen (Edelstahl, Aluminium, Kupfer)
Verbundwerkstoffen (z. B. Kohlefaser)
Dank der vollständigen CNC-Steuerung (CAD/CAM-kompatibel) werden Schnitte mit hoher Wiederholgenauigkeit und minimalem Materialverlust realisiert. Der schwenkbare Wasserstrahlkopf (bis ±45°) ermöglicht Gehrungsschnitte ohne Werkzeugwechsel – ideal für Arbeitsplatten, Fliesenverlegung und individuelle Fertigung.
4 grundlegende Eigenschaften (zusammenfassend)
Duale Schneidtechnologie – Sägeblatt für schnelle Geradschnitte + Wasserstrahl für komplexe Formen und Einstiche.
CNC-gesteuerte Präzision – Wiederholgenaue Schnitte mit engen Toleranzen (±0,1 mm) über CAD-Import.
Vielseitige Materialbearbeitung – Schneidet Stein, Glas, Metall, Keramik und Verbundwerkstoffe ohne Werkzeugwechsel.
Schwenkbarer Schneidkopf – Ermöglicht Schrägschnitte bis 45° für Gehrungen und Fasen.
Grundparameter-Tabelle (Technische Daten)
| Parameter | Wert / Bereich |
|---|---|
| Arbeitstischgröße (X x Y) | 3000 x 2000 mm (optional: 4000 x 2000 mm) |
| Sägeblatt-Durchmesser | 400 – 600 mm |
| Wasserstrahl-Druck | bis zu 6.200 bar (90.000 psi) |
| Schwenkbereich Wasserstrahlkopf | ± 45° |
| Positioniergenauigkeit | ± 0,1 mm |
| Wiederholgenauigkeit | ± 0,05 mm |
| Max. Materialdicke (Säge) | bis 120 mm (abhängig vom Material) |
| Max. Materialdicke (Wasserstrahl) | bis 150 mm (abhängig vom Material) |
| Steuerungssystem | CNC (CAD/CAM-kompatibel, z. B. NC-Studio oder Sinumerik) |
| Düsengröße Wasserstrahl | 0,3 – 0,5 mm Saphir- oder Diamantdüse |
| Abrasivsystem | optional (für Hartholz, Panzerstahl, Glas mit Folie) |
| Spindelgeschwindigkeit (Säge) | bis 4.500 U/min |
| Netzanschluss | 400 V / 50 Hz / 3-Phasen (je nach Konfiguration) |
| Luftdruckbedarf | 6 – 8 bar |
| Abmessungen (L x B x H) | ca. 5000 x 2800 x 2400 mm |
| Gewicht | ca. 5.500 – 8.000 kg (modellabhängig) |
